Venho trabalhando há alguns meses no desenvolvimento de um terrário 100% automatizado, que controla a temperatura e a umidade de uma forma autônoma.
Para tanto, eu utilizei uma geladeira que comprei em um ferro-velho, mas que estava muito bem conservada, inclusive com o sistema de refrigeração ainda montado (não funcionando é claro).
Pensei em duas coisas importantes que o sistema que eu montaria deveria proporcionar: uma ventilação adequada, e um controle de temperatura preciso.
Material que eu utilizei:
Como ele funciona?
Utilizamos o sistema elétrico da geladeira para instalar a lâmpada incandescente (40W). Ela fica em um soquete que fixamos na parede da geladeira.
Atrás da geladeira, fica o interruptor da lâmpada, o termostato, e o timer.
O timer se conecta a um ventilador de CPU, preso em uma abertura feita na lateral da geladeira:
A ventilação atual está setada para 15 minutos ligada, meia hora desligada. Esse ventilador puxa o gás carbônico acumulado no fundo da geladeira (a abertura foi feita embaixo) e o lança para fora. O ar novo entra por uma abertura no topo da geladeira, onde anteriormente passavam os tubos do congelador:
No momento que eu tirei as fotos, as aberturas ainda não tinham o filtro de polyfill, que eu instalei depois.
Dentro da geladeira, o termômetro do termostato fica fixo na altura das plataformas de metal:
Quando o aquecedor na água que está abaixo do terrário eleva a temperatura para o nível desejado, o termostato desliga o aquecedor. Quando a temperatura cai, o termostato religa o aquecedor.
Somente com o aquecimento, já se nota a umidade no interior do ambiente, mas em breve eu vou trabalhar em um sistema de umidificação, também preciso.
Umidade:
Fiz um vídeo para quem não consegui mentalizar muito bem o esquema:
Obs.: Nesse vídeo, a temperatura ainda não estava no nível certo.
Pelo que eu pude notar agora, o controle de temperatura funciona muito bem, ela se estabiliza de acordo com o que é selecionado no termostato. Mesmo com o frio, o sistema está funcionando muito bem.
Abraços!

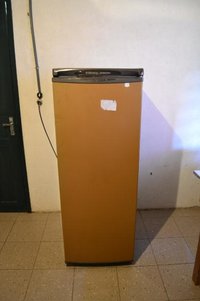

Para tanto, eu utilizei uma geladeira que comprei em um ferro-velho, mas que estava muito bem conservada, inclusive com o sistema de refrigeração ainda montado (não funcionando é claro).
Pensei em duas coisas importantes que o sistema que eu montaria deveria proporcionar: uma ventilação adequada, e um controle de temperatura preciso.
Material que eu utilizei:
- Geladeira - 90 reais (transporte incluído)
- Termostato analógico - 60 reais
- Aquecedor de aquário - 12 reais
- Ventilador, lâmpada, soquete, fios, etc - material já disponível no momento.
Como ele funciona?
Utilizamos o sistema elétrico da geladeira para instalar a lâmpada incandescente (40W). Ela fica em um soquete que fixamos na parede da geladeira.

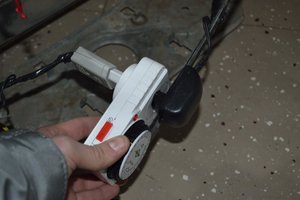

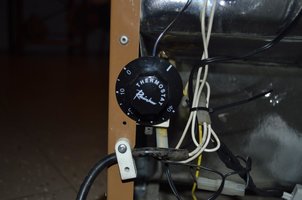

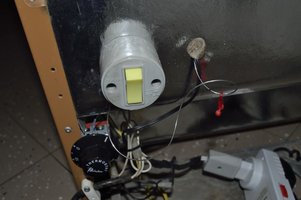

Atrás da geladeira, fica o interruptor da lâmpada, o termostato, e o timer.

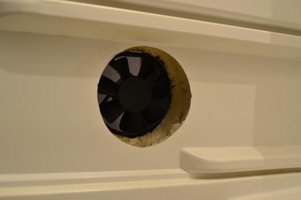

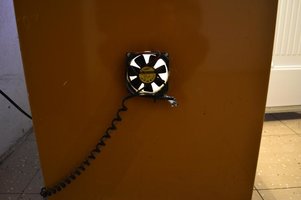

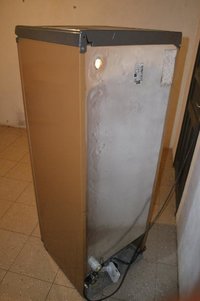

O timer se conecta a um ventilador de CPU, preso em uma abertura feita na lateral da geladeira:

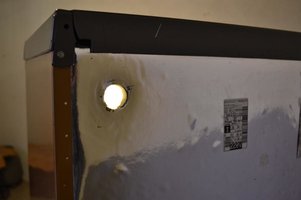

A ventilação atual está setada para 15 minutos ligada, meia hora desligada. Esse ventilador puxa o gás carbônico acumulado no fundo da geladeira (a abertura foi feita embaixo) e o lança para fora. O ar novo entra por uma abertura no topo da geladeira, onde anteriormente passavam os tubos do congelador:
No momento que eu tirei as fotos, as aberturas ainda não tinham o filtro de polyfill, que eu instalei depois.

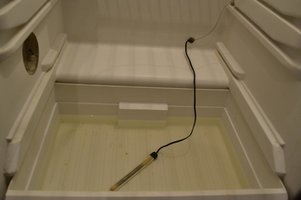

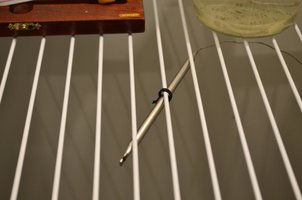

Dentro da geladeira, o termômetro do termostato fica fixo na altura das plataformas de metal:
Quando o aquecedor na água que está abaixo do terrário eleva a temperatura para o nível desejado, o termostato desliga o aquecedor. Quando a temperatura cai, o termostato religa o aquecedor.

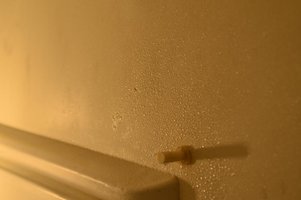

Somente com o aquecimento, já se nota a umidade no interior do ambiente, mas em breve eu vou trabalhar em um sistema de umidificação, também preciso.
Umidade:
Fiz um vídeo para quem não consegui mentalizar muito bem o esquema:
Obs.: Nesse vídeo, a temperatura ainda não estava no nível certo.
Pelo que eu pude notar agora, o controle de temperatura funciona muito bem, ela se estabiliza de acordo com o que é selecionado no termostato. Mesmo com o frio, o sistema está funcionando muito bem.
Abraços!
