Montando uma Caixa de Fluxo Laminar
- Criador do tópico SpiritualMind
- Data de início
- 09/03/2022
- 352
- 8
- 54
Mano que honra ser seu amigo e ter acesso aos bastidores do seu trabalho,
Parabéns de coração por todo o zelo e empenho que você bota no que faz.
Muito obrigado pelo tutorial!
Parabéns de coração por todo o zelo e empenho que você bota no que faz.
Muito obrigado pelo tutorial!
- 07/03/2022
- 348
- 2
- 8
Opa, eu me alegro muito em conhecer pessoas como vc neste fórum! Faço das suas palavras as minhas, muito grato pelo conhecimento e entusiasmo que vc compartilha conosco!
Muito obrigado @SpiritualMind , confesso que estava esperando esse tutorial faz um tempinho. Você executou com perfeição, vi o quanto eu preciso de aprender para um dia chegar a montar o meu. (Não manjo nada de elétrica kkkkk)
Só uma curiosidade, você comprou a tela do fluxo de fornecedor brasileiro ou gringo ?
um grande abraço!
Só uma curiosidade, você comprou a tela do fluxo de fornecedor brasileiro ou gringo ?
um grande abraço!
- 07/03/2022
- 348
- 2
- 8
Salve Man, a parte mais chata do projeto é calcular pra achar o ventilador que case com o filtro, mas esse que eu usei atende a grande maioria de filtros.
A parte elétrica é muito simples, depois eu vou desenhar no Pc e posto aqui.
Não entendi muito bem a questão da tela, se for o filtro em si é nacional mesmo, de uma fábrica que fica na zona sul de sp. Fui retirar lá. Agora se for a tela que aparece na foto na frente do filtro, ela faz parte dele já vem montada.
A tela hepa @SpiritualMind , desculpa. Desejo sucesso aí nos seus cultivos.
- 07/03/2022
- 348
- 2
- 8
É nacional mesmo
- 04/08/2022
- 4
- 2
- 38
@SpiritualMind cara, você consegue postar a parte elétrica? Não tenho noção nenhuma, comprei um ventilador e não sei nem por onde começar
O ventilador que eu comprei veio com um capacitor (imagino que seja isso) e tem quatro fios. Não sei nem por onde começar as ligações do ventilador/capacitor/tomada.
O ventilador que eu comprei veio com um capacitor (imagino que seja isso) e tem quatro fios. Não sei nem por onde começar as ligações do ventilador/capacitor/tomada.
Anexos
Última edição:
- 07/03/2022
- 348
- 2
- 8
Salve mano,qual a voltagem?@SpiritualMind cara, você consegue postar a parte elétrica? Não tenho noção nenhuma, comprei um ventilador e não sei nem por onde começar
O ventilador que eu comprei veio com um capacitor (imagino que seja isso) e tem quatro fios. Não sei nem por onde começar as ligações do ventilador/capacitor/tomada.
- 04/08/2022
- 4
- 2
- 38
É 220v
- 07/03/2022
- 348
- 2
- 8

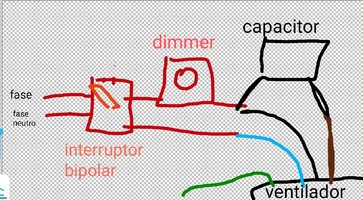

Segue o esquema que usei. Tentei desenhar, acho que dá pra entender.
O fio verde não usei pq aqui não tem terra.
O fio marrom vai em uma perna do capacitor
O fio preto vai na ligar no outro fio do capacitor e no fio fase que vem do dimmer.
O fio azul é o fase/neutro
Os fios de fase entra e faz a ligação no interruptor bipolar, cuidado na hora de ligar para não confundir, os dois fios entram de um lado ou por baixo e sai no oposto.
Um fio vai direto pro ventilador
Outro vai pro dimmer e é esse que vai o capacitor e a sequência acima
O fio verde não usei pq aqui não tem terra.
O fio marrom vai em uma perna do capacitor
O fio preto vai na ligar no outro fio do capacitor e no fio fase que vem do dimmer.
O fio azul é o fase/neutro
Os fios de fase entra e faz a ligação no interruptor bipolar, cuidado na hora de ligar para não confundir, os dois fios entram de um lado ou por baixo e sai no oposto.
Um fio vai direto pro ventilador
Outro vai pro dimmer e é esse que vai o capacitor e a sequência acima
- 04/08/2022
- 4
- 2
- 38
Cara, muito obrigado! Vou arriscar aqui, antes de colocar na tomada a primeira vez eu mando uma foto pra garantir
- 04/08/2022
- 4
- 2
- 38
@SpiritualMind um dimmer assim funcionaria?
Anexos
Última edição:
- 07/03/2022
- 348
- 2
- 8
Aí mudaria o esquema, já não sei como esse seria ligado mano....mas acho o outro até melhor pro projeto. Pela montagem
Galera, consegui um site que ele otimiza os corte na peça que você tiver. link do site aqui
@SpiritualMind Mano, fiquei com uma curiosidade, se o sujeito conseguir um ventilador mais potente afeta a eficiência do fluxo laminar como um todo ?
@SpiritualMind Mano, fiquei com uma curiosidade, se o sujeito conseguir um ventilador mais potente afeta a eficiência do fluxo laminar como um todo ?
Última edição:
- 07/03/2022
- 348
- 2
- 8
Bela dica do site!
E sim, a velocidade do vento afeta a eficiência; é nescessário estar dentro de uma margem específica para se obter o fluxo laminar. Caso o contrário, ou não será suficiente para manter os contaminantes de fora ou ser a forte ao ponto da turbulência trazer partículas para dentro da área de trabalho
- 28/04/2020
- 55
- 6
- 33
Caracaaaaa, rapaziada vocês são os ninjas do cultivo mesmo hahahhaha é impressionante o nível de tecnologia e dedicação da turma aqui, seja no poorman ou richman a turma ta sempre se virando, e mais show de bola de tudo COMPARTILHANDO. que comunidade show. Só tenho a agradecer.
Poderiam me tirar uma dúvida quanto a espessura do filtro ?
Vi no Laudo da foto que a espessura é de 78mm, procurando filtros encontrei de 78mm, 28mm, 55mm todos HEPA H14, poderiam me dizer se é necessário a espessura de 75mm, ou um HEPA H14 de 28mm já faz o serviço ? as especificações de eficiência que encontrei só dizem sobre a eficiência do modelo H14 mas não quanto a espessura.
Valeu ninjas hehehe
tmj, Paz de Jah
Poderiam me tirar uma dúvida quanto a espessura do filtro ?
Vi no Laudo da foto que a espessura é de 78mm, procurando filtros encontrei de 78mm, 28mm, 55mm todos HEPA H14, poderiam me dizer se é necessário a espessura de 75mm, ou um HEPA H14 de 28mm já faz o serviço ? as especificações de eficiência que encontrei só dizem sobre a eficiência do modelo H14 mas não quanto a espessura.
Valeu ninjas hehehe
tmj, Paz de Jah
- 07/03/2022
- 348
- 2
- 8
Boa pergunta mano, a impressão que tenho é que o de 28mm pode não aguentar a pressão de ar nescessário para atingir o fluxo laminar. Porém digo isso no achismo, precisaria ver a especificação técnica do produto. Se vc tiver o link posta aqui!
- 28/04/2020
- 55
- 6
- 33
Obrigado pela resposta irmão, mandei um email para a fabricante do filtro, assim que me derem especificações eu posto aqui. Na página onde vende só tem especificações genericas sobre o h14. Segue abaixo.
Abraços
- 02/03/2023
- 2
- 2
- 37
Tutorial bonito, @SpiritualMind! Valeu!
Estou comprando as peças para fazer o meu e me surgiram umas dúvidas porque vou usar um modelo de filtro maior:
Filtro H14 915X610X75MM
Pré-filtro FGP 330X330X50MM
Fluxo de ar = 1024,488m³/h
Fluxo de ar + 20% = 1229,38m³/h
Pressão de ar= 195pa
A primeira dúvida é sobre o modelo do ventilador:

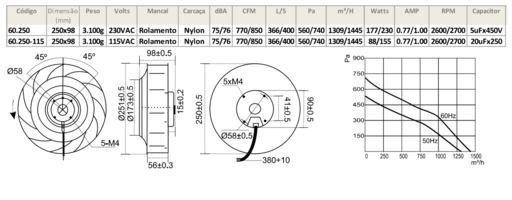

O ventilador, pelo que entendi com essas mudanças, pode ser um Nework 60.250
Fiquei na dúvida, porque se eu for seguir a sua exata curva de exemplo, talvez não seja, por mais que o vendedor da loja disse que sim.

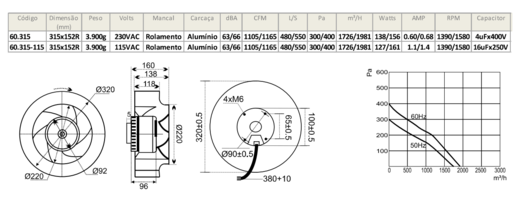

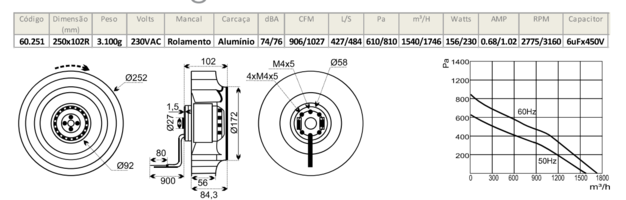

Os outros modelos superiores são o 60.251 e 60.315
