A maioria dos cultivadores tem dificuldades em Estabilizar a temperatura de seu terrário e incubadora, eu tendo esta dificuldade também resolvi montar um termostato já que não tenho dinheiro pra comprar um e Tambem porque sou fã do "Faça voçê mesmo" e da eletrônica!
Eu vou estar colocando o esquema e as fotos do processo de montagem a medida que eu for fazendo e testando para que todos também possam construir um.
O espaço vai estar aberto para qualquer pergunta por mais idiota que seja pq sei que a maioria do pessoal não entende nada de eletrônica, então eu serei bem paciente!
A primeira vista pode parecer que é difícil mais até eu terminar o "tutorial" vc´s verão q é muito simples! Quando começaram a cultivar cogumelos vocês também achavam que seria difícil, mas, o que aconteceu? Claro que muitas dúvidas vão surgir, e eu abri o tópico exatamente para discutirmos os problemas durante o processo!
Bom.. vamo lá...
Este termostato é alimentado com uma tensão de 12v que poderá vir de uma fonte de pc ou qualquer outra fonte ESTABILIZADA!
Para montar o projeto todo vc vai precisar ter em mãos estanho (em fio) para soldas e ferro de solda(soldador)!
Lista de componentes:
1- Potenciômetro de 5k (para ajuste fino de temperatura utilize um de 10 voltas)
1- Circuito integrado (CI) CA3140
1- Diodo 4001,4004,4007 tanto faz!
1- Relé de Bobina 9v ou 12v
1- LM35 (sensor de temperatura)
1- Led 5mm ou 3mm
1- Resistor de 2k2
2- Resistores de 1k
1- Resistor de 10k
1- Capacitor cerâmico 104
X metros de cabo RF 75ohms (aquele cabo branco que usa pra antena de tv!)
o tamanho desse cabo vai variar de acordo com o lugar que o sensor vai ficar!
__________

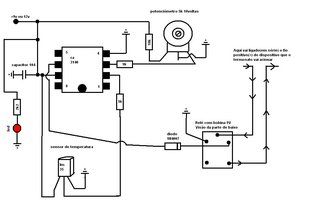

Hoje eu vou postar o esquema eletrônico do aparelho e a foto dele montado em uma PROTOBOARD que é uma placa para montar projetos antes de fazer a placa de circuito impresso(PCI) para que as falhas possam ser corrigidas e o projeto testado!
O aparelho ainda está nos testes finais, mais já estou postando pois está muito promissor!
Até eu terminar o projeto pode ser que eu faça algumas mudanças, pois já tenho algumas em mente, mas se alguem já quiser ir montando sinta-se a vontade por que ele já está funcionando corretamente!
Acho que por enquano é só... To trabalhando em cima disso a medida que o tempo e a vontade me permitem, então, como eu disse no começo, estou fazendo aos poucos!
os:
Abraços
