Sistema de Controle Digital MuiLok
Sistema de Controle Digital MuiLok
Funcionamento básico:

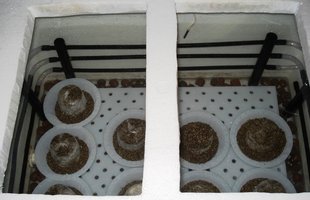

No controlador, parametriza-se a temperatura ideal desejada. Um sensor de temperatura que encontra-se dentro do terrário, faz a leitura da temperatura nesse momento. Se a temperatura do terrário for maior que a parametrizada, o controlador aciona o relé NA, fechando o circuito e acionando a bomba de circulação. Quando a temperatura interna for igual a programada, o controlador desliga a bomba (NA) e aciona o oxigenador, que está ligado no relé NF. Assim, nesse ciclo, sempre que variar 1ºC (também programável), aciona novamente a circulação, desliga o oxigenador. Quando o relé da bomba é acionado, um led acende na interface do controlador. Pode-se optar por o oxigenador ficar ligado permanentemente, mas acredito que como está sendo utilizado, o sistema apresenta bons resultados.
Para baixas temperaturas, como é meu caso no inverno, mudo um parâmetro do controlador, e passo a monitorar o aquecimento. A temperatura externa ambiente é muito baixa, dentro do terrário conseguimos manter a temperatura ideal de cultivo. Usa-se um aquecedor de aquário de 80w, submerso, dentro do reservatório de solução. Em cima de um pires, dentro de um copo...não pode encostar no isopor, senão derrete. Este aquecedor vai ligado junto com a bomba, e são acionados junto. Do mesmo modo como a condição de resfriamento, quanto atinge a temperatura ideal, desliga bomba e aquecedor, e liga o oxigenador. Pro inverno, o uso de um pequeno cooler na parede oposta a janela com o filtro, é de bom uso, pois com o aquecimento, muita umidade se concentra no vidro.
Atenção: não pode-se ligar muita carga diretamente nas saídas, uma bomba maior e um aquecedor de maior potência, não garanto que o relé do controlador agüente, pois este só suporta carga de 5 A (ampéres) por relé. Para maior carga, faz-se necessário o uso de chaves contactoras, e o contato do relé é utilizado para energizar as bobinas destas.
Construção:

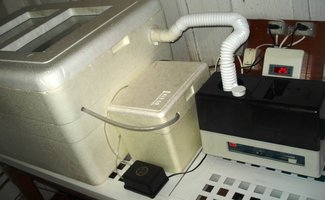

O controlador é encaixado, através de um corte na tampa da caixa plástica (usa-se um gabarito). Um conector sindal, é utilizado para entrada de força. (dispensável). Após o conector, um fio é ligado a ele e vai diretamente a uma tomada, tendo energia disponível em tempo total, sem depender do controlador. Pode-se utilizar esta para os mais variados fins, pra ligar túnel de vento, iluminação, cooler, o aquecedor que uso durante a fase de colonização dos bolos, ou para troca gasosa permanente.
Mais um fio duplo é ligado ao conector de entrada de força, que passa pelo interruptor bipolar. Esse interruptor garante que o sistema não terá nenhum ponto energizado, quando desligado, pois interrompe os dois fios, positivo e negativo, a qual não sabemos qual é sem o uso de uma chave teste. O fio sai do interruptor e segue, para dentro da caixa, e é ligado nos pontos de alimentação do controlador digital.
Muita Atenção nesse passo: Coloca-se, na base, 2 tomadas externas, a qual serão ligados o oxigenador e a bomba de circulação. Saindo da tomada da bomba, os 2 fios são ligados ao controlador, no contato NA. Do mesmo modo, os 2 fios da tomada do oxigenador são ligados ao controlador no contato NF. Prende-se na base, através de parafuso, um conector sindal duplo, a qual é ligado o sensor de temperatura, que possui 2 fios. Estes 2 fios que saem do conector, são ligados no controlador, na saída do sensor. É através deste que é monitorada a temperatura interna do terrário, na qual é visualizada na interface do controlador.
Taí Irmãos, estou dividindo esta experiência com vocês aqui do CM. Acredito ter criado um bom dispositivo, mostra-se muito útil pra quem não pode estar toda hora cuidando do seu cultivo, além de garantir um equilíbrio de condições climáticas para os cogumelos.
Procurei explicar de uma forma acessível pra todos poderem construir o seu, não é difícil, e seguindo a risca os passos das ligações, não precisa ter conhecimento nenhum para montar, apenas atenção e um pouco de capricho. Espero ter conseguido isso.
Um agradecimento todo especial ao pessoal que me auxilia no cultivo, cada um sabe de quem falo. Um outro grande agradecimento aos Pimpos e ao MuiLokCão, que assim como no cultivo, me auxiliaram na construção do terrário. Eles recebem sempre suas recompensas...tá na foto!
Se alguém tiver alguma dúvida, estou a disposição pra ajudar todo mundo.
Muita Paz, Muita Luz !
