1° Terrario (em construção)

H4x0r

Esporo
Membro Ativo
Chapeludos, venho pedir a opinião de vocês em relação maluquice que estou fazendo.

Adquiri uma estante de madeira, estava em promoção (R$69,90), a madeira é de pinus e vem bem rústica

WhatsApp Image 2019-09-02 at 20.19.46.jpeg

Usarei somente 3 partes e a ultima ficara para o umidificador e o reator de CO2 que interligarei nas 3 caixas.

A ideia inicial era colocar uma barra de led nas 3 partes para os cogumelos, mas acabou que não dando certo,
o led esquenta muito e o dissipador não deu conta do recado :(

WhatsApp Image 2019-09-06 at 12.22.24.jpeg

WhatsApp Image 2019-09-10 at 09.29.01(1).jpeg

WhatsApp Image 2019-09-10 at 09.29.01(2).jpeg

ficou apenas 10 min ligado, estanho amoleceu e soltou os fios.

WhatsApp Image 2019-09-08 at 15.54.29.jpeg

Então comprei luminarias de led e com um preço bem acessivel (R$15,00) cada

WhatsApp Image 2019-09-10 at 08.00.05.jpeg

WhatsApp Image 2019-09-10 at 08.00.04.jpeg

WhatsApp Image 2019-09-10 at 08.00.02.jpeg

Fonte 12v 10A eu já tinha, bem como o timer e a bomba de ar.

WhatsApp Image 2019-09-10 at 08.00.01(1).jpeg

Resultado final da primeira parte

WhatsApp Image 2019-09-10 at 08.00.01.jpeg

ainda falta o umidificador, reator e meu arduino que chegará em breve, vou deixar tudo automatizado, mas como a grana ta curta, vou ter que esperar.

Como eu passo 12h no trabalho, não terei tempo para ficar abrindo o terrario para ventila-lo, gostaria de algumas ideias para facilitar o cultivo...

Obrigado a todos...

Última edição:

Texugo

Hifa
Membro Ativo
Achei que led não esquentava, nem a fita.

O ideal seria dar um tratamento na madeira devido a umidade dos terrários.

Pra ventilação você pode utilizar fans de pc, ligando pouco tempo controlado pelo timer. Questão de minutos ou ligado ao mesmo tempo que o umidificador.
O problema do fan é prejudicar a umidade, mas como vai usar o umidificador então fica fácil controlar esses parâmetros.

Outra alternativa é trabalhar com a ventilação passiva, assim como a SFC (shotgun fruiting chamber) ou outros terrários.

Como você tem o borbulhador, acredito que abanar 1x por dia também seria uma opção válida, apenas para retirar bolhas de CO2 que fiquem presas.


H4x0r

Esporo
Membro Ativo
Eu também achei que fita led também não esquentava, até porque eu não botei fé quando vendedor falou que precisaria de dissipador, enfim, passou dos 240°C, diminui a tensão para 9v, mas a infeliz esquentou do mesmo jeito!

Esse final de semana estou pensando em envernizar com um resto de verniz marítimo que tenho aqui, pelo menos protegerá e não virara algo propício para outros tipos de fungos.

Então, minha dúvida era essa sobre a ventilação, eu tenho 4 ventoinhas de 40x40mm e estava pensando em instalar duas em cada caixa dentro de um cano com carvão ativado e manta filtro daquelas de aquario, fazer uma ligação no umidificador e ligar tudo no arduino com um sensor DHT22 que monitora temperatura e umidade, por exemplo, quando a umidade abaixar, as ventoinhas e o umidificador irão ligar até chegar a umidade programada, seria uma boa opção, mas é bem complexo e isso demanda dinheiro....

Mas um teste que eu quero fazer é montar um reator para capturar CO2 dentro do terrario, mas para isso eu preciso de uma medidor de CO2.
Tem um sensor para arduino chamado MQ-7, mas não sei a confiabilidade...

Seguirei tuas dicas, em breve mostrarei as modificações


H4x0r

Esporo
Membro Ativo
Texugo, hoje chegou o Arduino com o sensor DHT22 e o display I2C 16x2, a noite irei monta-lo no grow, falta ainda o mini umidificador, relés e os coolers. até semana que vem está pronto


H4x0r

Esporo
Membro Ativo
Atualizando

WhatsApp Image 2019-09-13 at 17.52.48(1).jpeg

Arduino Mega 2560, 2 sensores DHT22 para temperatura e umidade, display com modulo I2C, timer digital, waterblock, fonte 5v para os umidificadores que não chegaram e uma pastilha peltier.

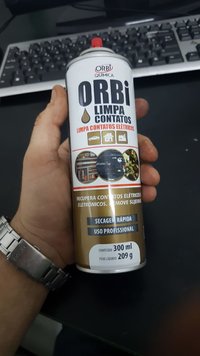

Hoje eu cortei os tubos por onde vai entrar O2 e sair CO2, usei uma lata de spray que era de hexano


WhatsApp Image 2019-09-13 at 17.51.09.jpeg

Como eu trabalho em uma oficina, decidi reciclar

WhatsApp Image 2019-09-13 at 17.51.28.jpeg

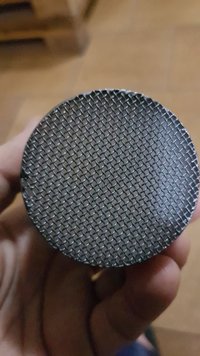

Retirei a pintura, cortei e lixei, a tela que eu usei tinha a disposição aqui na oficina,
a ventoinha 40x40 eu retirei os fios que veio original e instalei um flat de duas vias
para facilitar na hora de passar em um furo fino que farei no tubo.


WhatsApp Image 2019-09-13 at 17.52.48.jpeg

soldei as laterais com estanho e um ferro de 100w

WhatsApp Image 2019-09-13 at 17.52.06.jpeg

fiz o acabamento lateral retirando os excessos, agora irei pintar e arrumar um jeito de colocar as ventoinhas.

Amanhã farei o algoritmo para rodar no arduino, será um pouco penoso pois não tenho muita habilidade com programação, se alguém
estiver disposto a me ajudar ou conhece alguém que manja... HAHAHAHA, toda opinião e ajuda é bem vinda..


H4x0r

Esporo
Membro Ativo
Faaaala rapaziada, sumi, mas agora eu voltei...

ATUALIZANDO

WhatsApp Image 2019-09-17 at 23.00.23.jpeg

O módulo relé e o arduino já estão instalados, estou passando os fios dos sensores DHT22 e das ventoinhas de 40x40mm,
agora só falta o display que não funcionou, o vendedor me mandará outro amanhã. O umidificador, fonte regulável e a protoboard chegará na sexta.
Já estou montando o sketch e logo disponibilizarei aqui no fórum para quem quiser se aventurar também

WhatsApp Image 2019-09-17 at 23.00.52 (2).jpeg

As ventoinhas é um protótipo, farei algumas melhorias. Ambas estão usando manta filtro de aquário para
evitar sujeira dentro do terrário e a redução da umidade.
Já fiz um teste e percebi boa ventilação e exaustão, a do lado esquerdo é para ventilação e a do lado direito exaustão.

WhatsApp Image 2019-09-17 at 23.00.52 (1).jpeg

Manta filtro.

WhatsApp Image 2019-09-17 at 23.00.22.jpeg

Sensor DHT22 (temperatura e umidade) já instalado...

Até o final de semana já colocarei o B+ para "aniversáriar".


H4x0r

Esporo
Membro Ativo
Até que não seria uma má idéia em colocar música para os cogumelos kkkkk (música clássica para as plantas funcionam, frequências harmônicas é uma boa solução para uma planta que não se desenvolve corretamente)

Meu nome é White, Walter White. 😂

Estou pensando em um meio de esfriar o terrario sem ter que colocar uma garrafa com gelo dentro do mesmo, pensei na hipótese de criar um sistema com peltier como o Texugo havia mencionado, mas as belezinhas já estão pedindo para aniversariar... então meu tempo acabou, final de semana colocarei para frutificar a strain B+, o sketch não foi finalizado e eu preciso colocar para funcionar. Paciência né jovem!

Mãos à obra...


Anexos

Gteach

Cogumelo maduro
Membro Ativo
Um dos fatores que mais gostam ELES para frutificar e justamente a temperatura.

Tenta te virar ai com esse item para que toda a parafernalia ganhe em sentido.

Como eu sou velho mesmo .. sou mais da antiga escola...^quanto mais natural...Natureza."

Mais sempre e bom ver jovens entusiastas com inovaçoes..Me diverte muito a quantidade de aparelhos que vc conquistou para este projeto.

Boa frutificaçao na frente !!

Abç


H4x0r

Esporo
Membro Ativo
Obrigado Gteach, é bom ver pessoas experientes opinando sobre os nossos projetos,
toda ajuda é bem-vinda, caso contrário não teria sentido eu estar atualizando o projeto.

Me conte, qual a temperatura ideal para frutificação dos meninos?

Preciso de um tempinho para estudar mais sobre micologia...rs
ultimamente estou muito vagabundo!


Atualizando...

WhatsApp Image 2019-09-19 at 21.15.32.jpeg

O display com um módulo I2C chegou, funcionou perfeitamente. Aqui já está rodando
com um sketch básico para monitora a temperatura e umidade a cada 2 segundos

WhatsApp Image 2019-09-19 at 21.16.40.jpeg

Tanto o arduino como a protoboard com uma fonte regulável estão ligados em uma
fonte 12v - 10A, falta um pouquinho de organização, mas deixarei para o final.

WhatsApp Image 2019-09-19 at 21.17.53.jpeg

O mini umidificador também chegou, fiz um teste agora pouco dentro
do terrário e a umidade fica em 78%. Logo postarei mais fotos e um vídeo
de como tudo está funcionando. Finalizado este projeto, postarei todo o
material que utilizei, bem como custo final, o que deu certo e o que não deu,
o sketch que estou desenvolvendo para controlar tudo isso...

Obrigado amigos, que esse projeto sirva de inspiração para outras pessoas

SEJAMOS ENTUSIASTAS SEMPRE....


Gteach

Cogumelo maduro
Membro Ativo
Vagabundo ?
Quasi que criastes a maquina para viajar no tempo meu irmao !
22 24 convida eles a apresntarse..dentro de outras variables....

ABÇ


H4x0r

Esporo
Membro Ativo
Atualizando

Como não desenvolvi por completo a sketch, a ligação das ventoinhas e do umidificador está sendo manual.
Percebi que precisarei de um módulo chamado RTC (Real Time Clock) para temporizar as ventoinhas e o umidificador
juntos.


Como a cidade tem um clima muito quente, não estou conseguindo manter a temperatura em uma faixa estável para frutificação,

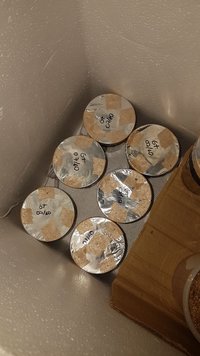

então acho que terei problemas. Uma das soluções é tirar 4 bolos e coloca-lo em outro terrário, posicionando um pote com gelo
e o umidificador no centro e esperar esse milagre até sobrar um tempo e construir um radiador de peltier.


WhatsApp Image 2019-09-23 at 11.55.09(1).jpeg

WhatsApp Image 2019-09-23 at 11.55.08(2).jpeg


WhatsApp Image 2019-09-23 at 11.55.08(3).jpeg

WhatsApp Image 2019-09-23 at 11.55.08(1).jpeg

WhatsApp Image 2019-09-23 at 11.55.08.jpeg

WhatsApp Image 2019-09-23 at 11.55.07(2).jpeg

Tudo ainda é muito provisório e como se trata de um projeto, precisa de aperfeiçoamento e tempo.

A temperatura está oscilando entre 24 ~ 28°C, com as ventoinhas e o umidificador ligados, a temperatura e umidade ficam em
26,3 ~ 27°C e 89 ~ 96%.


H4x0r

Esporo
Membro Ativo

Umidificador da conta do recado, é barato e eficiente para aumentar a umidade rapidamente, imagino que até 50L ele mantém uma umidade bacana que não oscile tanto!

As ventoinhas evitam a condensação de água na tampa e paredes do terrario, reduz a temperatura e mantem o mesmo oxigenado


H4x0r

Esporo
Membro Ativo
Infelizmente meu terrario sofreu aquecimento devido ao clima externo da minha cidade, apareceu contaminações e eu tive que refazer tudo, incubadora e terrario, ainda estou desenvolvendo uma incubadora que segure uma temperatura constante, o terrario farei depois.

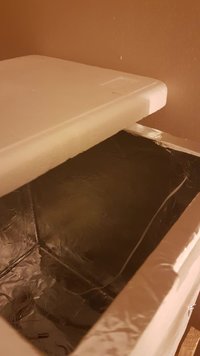

Na incubadora de isopor, instalei um sistema de radiador com peltier, foi utilizado 2 dissipadores de diferentes tamanhos que eu já tinha, fiz as travas com fio de cobre envernizado 2mm, buchas, parafusos e arruelas...


Anexos

Wanderer

Primórdia
Membro Ativo
Faaaala rapaziada, sumi, mas agora eu voltei...

ATUALIZANDO

Ver anexo 108266

O módulo relé e o arduino já estão instalados, estou passando os fios dos sensores DHT22 e das ventoinhas de 40x40mm,
agora só falta o display que não funcionou, o vendedor me mandará outro amanhã. O umidificador, fonte regulável e a protoboard chegará na sexta.
Já estou montando o sketch e logo disponibilizarei aqui no fórum para quem quiser se aventurar também

Ver anexo 108267

As ventoinhas é um protótipo, farei algumas melhorias. Ambas estão usando manta filtro de aquário para
evitar sujeira dentro do terrário e a redução da umidade.
Já fiz um teste e percebi boa ventilação e exaustão, a do lado esquerdo é para ventilação e a do lado direito exaustão.

Ver anexo 108268

Manta filtro.

Ver anexo 108269

Sensor DHT22 (temperatura e umidade) já instalado...

Até o final de semana já colocarei o B+ para "aniversáriar".
Agora que eu vi esse filtro, ele tem os furos meio grandes de mais, vai filtrar só uns mosquitos mesmo, eu diria pra por um tnt por cima dos coolers ali.

Bora otimizar essa estufa aí bro! vai ficar da hora.


H4x0r

Esporo
Membro Ativo
Agora que eu vi esse filtro, ele tem os furos meio grandes de mais, vai filtrar só uns mosquitos mesmo, eu diria pra por um tnt por cima dos coolers ali.

Bora otimizar essa estufa aí bro! vai ficar da hora.
Então, eu acabei não tirando foto, mas com os coolers tem manta filtro de aquário..
